디지털 트윈 오케스트라, 유비씨입니다.

관현악단 구축에 필요한 각각의 악기로 연주되는 음율을 조화롭고 유연하게 연결하는 오케스트라처럼, 유비씨는 디지털 트윈 구축에 필요한 기술을 조화롭게 유연하게 연결하여 하나의 시스템을 완성합니다.

유비씨는 국제 산업 표준(OPC UA)을 적용한 실시간 디지털 트윈 기반의 산업 메타버스 플랫폼을 개발하고 있습니다. 다수의 공장, 변전소 등을 중앙에서 효율적으로 운영 및 관리하고, XR(AR/VR) 협업을 통해 즉각적인 장애 대처, 현장 작업자 교육, 유지 보수 등 운영 효율 상승과 품질 향상 및 비용 절감을 가능하게 하고 있습니다.

디지털 트윈 메타버스 실현을 위한 데이터 수집, 분석, 가상화까지 통합 플랫폼을 제공하여 고객의 디지털 전환을 빠르고 더 쉽게 접할 수 있는 환경을 만들어가고자 합니다.

<그림. Flexing CPS 플랫폼>

<그림. Flexing CPS 화면구성>

<그림. Flexing CPS RPA 서비스>

Flexing CPS 플랫폼 (Cloud SaaS)

현실세계의 다양한 벤더의 기계, 로봇, 계측기, 센서를 국제표준 프로토콜로 통합하여 양방향 통신을 가능하게 하고, 2D/3D로 가상화하여 공간의 제약을 넘어 모니터링 및 지능화된 제어를 가능하게 하는 플랫폼으로 국제 표준기술인 OPC UA를 상용화하여 구축된 중앙 서버 모듈과 MSA구조의 웹어플리케이션 형태로 구현되었습니다.

당사의 Flexing CPS 플랫폼은 국내 최초의 OPC UA Foundation Certification 3종과 GS 품질 1등급을 획득하여 품질을 인정하였으며, 기계, 로봇의 산업 프로토콜을 표준 프로토콜로 변환하는 OPC UA 표준 모델러와 프로파일러를 내장하여 No Coding으로 연결하여 시간과 비용을 획기적으로 줄일 수 있습니다.

Flexing CPS의 모델링 툴과 지능화 서비스는 EDA(Exploratory Data Analysis, 탐색적 데이터 분석) 툴을 내장하여 전문 데이터 분석가 없이도 사용자들이 플랫폼 내에서 데이트를 분석할 수 있도록 지원합니다. 데이터 전처리 및 머신러닝 학습 툴을 제공하여 사용자가 직접 지능화 모델을 생성하고 지속적으로 업데이트할 수 있으며, 이를 Edge Computer로 전송하여 지능화된 처리를 가능하게 합니다. 또한, 시계열 DB를 적용하여 Msec 단위의 데이터를 수집하고 이를 통해 빅데이터를 구축할 수 있으며, 실시간으로 수집된 데이터는 중앙 서버에서 다양한 포맷으로 수평계 시스템에 재배포됩니다.

Flexing CPS의 RPA 서비스는 실시간 데이터를 기반으로 기계와 로봇의 루틴한 업무를 자동화하는 지능형 제어 시스템을 제공합니다. 레시피 에디터를 통해 디지털 레시피를 생성하고, 이를 룰베이스 및 디시전트리 형태의 논리적 수리 조합 워크플로우로 구성하여 사람의 개입없이 기계와 로봇을 제어하고 반복적인 작업을 수행할 수 있어 이러한 방식으로 효율적인 자동화와 지능화된 제어 서비스를 구현할 수 있습니다.

<그림. Flexing DT>

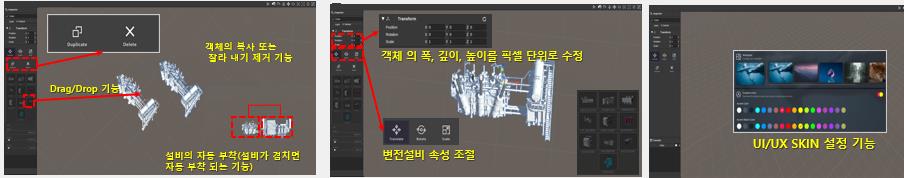

<그림. Flexing DT VR 에디터>

Flexing DT

Flexing DT는 디지털 트윈을 활용하여 실시간으로 수집된 데이터를 VR 가상공장의 객체와 연동하여 실제 공장을 거울처럼 복사한 가상공장을 구현하며 Flexing DT를 통해 사용자는 메타버스 환경에서 사람이 트윈된 가상 공장 기능을 활용할 수 있습니다. VR 가상공장은 실제 공장과 동일하게 기계와 로봇이 작동하며, 가상 공간에서 실제 공장으로 데이터를 실시간으로 전달하고 Flexing CPS와 연동하여 동작하기 때문에 사용자는 가상 공장에서 실제 공장의 컨트롤러 및 제어반을 원격으로 운전할 수 있으며, 인터넷만 연결되면 원격지에서 공장을 제어하고 운영할 수 있습니다.

사용자들은 가상 공장에 캐릭터로 접속하거나 웹캠을 통해 협업할 수 있으며, 실제와 동일한 공장에서 작업을 수행할 수 있습니다. 가상 공장 내부에서는 일부 웹 시스템을 별도의 로그인 없이 처리할 수 있고, 여러 개의 가상 공장을 연결해 거대한 디지털 트윈 연합 공장을 구축할 수 있습니다.

또한, Flexing CPS와 연동된 배치 에디터를 통해 빠르게 3D 가상공간을 구성하고 CPS 노드의 실시간 값을 3D 객체에 연결하여 실시간 제어가 가능하고 3D 객체의 위치 배치와 속성 조정 등을 통해 가상공간을 자유롭게 설계할 수 있습니다.

<그림. Flexing MES>

Flexing MES

Flexing MES는 생산 관리의 모든 단계를 통합적으로 관리하는 시스템으로, 제품 주문부터 최종 품질 검사에 이르기까지 모든 생산 활동을 실시간으로 제어하고 관리합니다. 이 시스템은 생산 실적, 작업자 활동, 설비 가동 상태, 제품 품질 정보 등 다양한 현장 데이터를 실시간으로 수집하여 효율적인 생산 공정 제어를 지원합니다. 이를 통해 생산 현장에서 발생하는 데이터를 집계하고 분석하여 문제를 신속히 파악하고 대응할 수 있습니다.

당사의 Flexing MES 제품은 유무선 스캐너, PDA 등의 장비를 활용해 완제품 입출고 과정을 자동화함으로써 작업자의 부담을 줄이고 작업 효율성을 높일 수 있습니다. 또한, 실시간으로 제공되는 POP 데이터를 통해 작업자와 관리자는 현장에서 빠르고 정확한 의사 결정을 내릴 수 있습니다. Flexing MES는 PC, 태블릿, 스마트폰 등 다양한 멀티 디바이스와 호환되어, 작업 현장뿐만 아니라 사무실에서도 쉽게 접근하여 관리할 수 있습니다.

<그림. Flexing CPS의 Edge Computing>

Flexing Edge

Flexing Edge는 국제 표준 기술인 OPC UA Server를 내장한 임베디드 소프트웨어로 산업용 컴퓨터에 내장되어 다양한 디바이스와의 연결을 지원합니다. 도커(Docker) 기술을 활용하여 운영체제에 독립적으로 여러개의 MSA 프로그램을 중앙에서 제어할 수 있으며, 클러스팅 기능을 통해 여러 Edge Computer가 연결되어 하나의 Edge에 장애가 발생해도 다른 Edge가 그 기능을 대체하여 무정지 서비스를 제공합니다. 또한, 중앙 서버에서 학습된 모델을 Edge로 내려보내 실시간으로 지능화된 제어가 가능하며, 도커 기반 소프트웨어 구성으로 타사 하드웨어에도 쉽게 이식이 가능합니다.

당사의 Edge 하드웨어는 3종으로 구성되어 있으며, LTE 모뎀을 탑재한 제품도 추가된 상태입니다. Edge Computing은 현장에서 실시간 표준화 프로토콜 전환, 분산 제어 및 무정지 서비스를 가능하게 하는 하드웨어와 임베디드 소프트웨어로 Flexing CPS와 Pair로 동작하며 Docker로 운영되어 OS에 독립적이고 원격에서 설정 및 관리가 가능합니다.

또한, 일반 엔지니어도 쉽게 설치할 수 있어 대량 확산에 기여하는 핵심적인 제품으로 글로벌 클라우드 업체들이 제공하지 않는 솔루션을 통해 국내 시장에서 경쟁 우위를 점하고 있습니다.

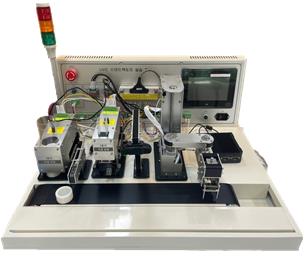

<그림. Flexing Edu kit 제품 사진>

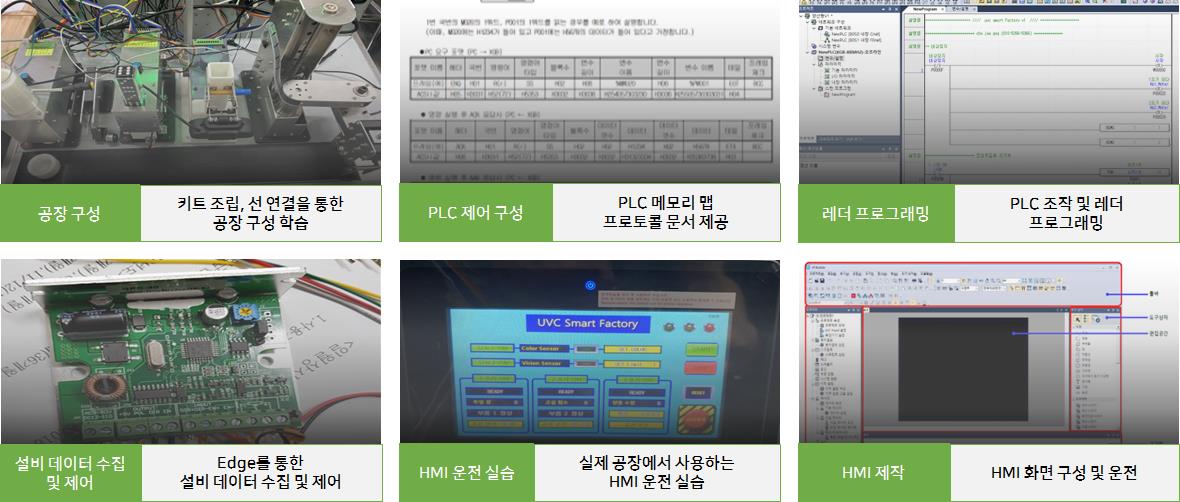

<그림. Flexing Edu kit 커리큘럼 예시>

Flexing Edu Kit

Flexing Edu kit은 스마트팩토리 교육 과정 운영 시 사용하는 교구로서, 스마트팩토리 구축에 대한 전반적인 내용을 이해하는데, 활용하는 제품임. 공장 현장 기계를 미니어처로 제작하여 하나의 라인을 구성하고, 현장감을 위해 실제 사용 중인 산업 장비와 프로토콜을 사용함. 스마트팩토리 구축을 위한 모델링 소프트웨어가 포함되고, 실제 산업용 국제 표준 프로토콜(OPC UA) 서버를 탑재했습니다.

주요 기능으로는 비전 영상 인식 실습, OPC UA 모델링 실습, OPC UA 프로토콜 연동, Dashboard 구성, 데이터 분석, 알람 발생, Web HMI이 있습니다.

현재 여러 교육기관에서 당사의 Flexing Edu Kit을 활용한 디지털 트윈 실습교육 커리큘럼을 구성하고 있습니다.

<그림 Flexing ACS>

Flexing ACS

Flexing ACS는 로봇이 외부 개입 없이 스스로 환경을 인식하고 의사 결정을 내려 작업을 수행할 수 있도록 하는 자율 제어 시스템입니다. ACS의 주요 기능으로는 환경 인식 및 감지, 경로 계획, 자율 제어, 장애물 회피, 모니터링, 다중 로봇 협업 등이 있습니다.

당사의 Flexing ACS는 로봇의 FMS와 연동하여 AMR에게 최적의 작업을 할당하는 시스템입니다. 이 시스템은 작업 지시가 생성될 때 현재 AMR의 상태를 분석하여 가장 적합한 AMR에게 작업을 할당하고, 작업 완료 후 다음 지시에 따라 AMR을 조정합니다.

스마트공장구축과 생산 자동화전은 유비씨가 매년 참가했던 전시회로, 제조 디지털 트윈을 구축하고 있는 유비씨의 솔루션을 알리기에 적합한 전시회이다.

이번 전시회에서 자동화와 디지털 트윈에 대한 수요를 가진 많은 기업을 위해 Flexing CPS, Flexing ACS 등 유비씨의 제품별 라인업을 소개할 예정이며, VR 기기를 이용한 가상 공장 체험과 디지털 트윈 연합 시연 콘텐츠 또한 선보일 계획이다.

SMATEC에 방문하는 잠재 고객들에게 딱 맞는 디지털 트윈 솔루션을 제공할 수 있도록 최선을 다해 준비할 것이다.

디지털 트윈 오케스트라, 유비씨입니다.

관현악단 구축에 필요한 각각의 악기로 연주되는 음율을 조화롭고 유연하게 연결하는 오케스트라처럼, 유비씨는 디지털 트윈 구축에 필요한 기술을 조화롭게 유연하게 연결하여 하나의 시스템을 완성합니다.

본 전시에서는 디지털 트윈의 장점인 연합 관제를 표현하는 <디지털 트윈 연합(Federation)> 시연 콘텐츠와 직접 VR 기기를 착용하고 체험할 수 있는 가상공장 체험> 콘텐츠, 유비씨의 핵심 제품인 Flexing CPS와 Flexing ACS를 소개하는 그래픽 및 영상 콘텐츠가 준비되어 있습니다.

디지털 트윈의 핵심 기술을 엿볼 수 있는 저희 부스에 많은 관심과 방문 부탁드립니다. 감사합니다.
